Датчик тока ACS712 (30A)

Измерение и контроль протекающего тока являются принципиальным требованием для широкого круга приложений, включая схемы защиты от перегрузки по току, зарядные устройства, импульсные источники питания, программируемые источники тока и пр.

Датчик тока ACS712 30А основан на эффекте Холла и позволяет в аналоговом режиме определять силу тока до ± 30 А. В зависимости от включения может замерять от 0 до 30 А или от 0 до -30 А. Выходное напряжение на выводе OUT пропорционально току. При измерении переменного тока есть нюансы – поскольку в этом случае в зависимости от периода синусоиды ток будет меняться при замерах в разное время показания будут отличаться, для корректного измерения нужно делать замеры в пиковой точке синусоиды.

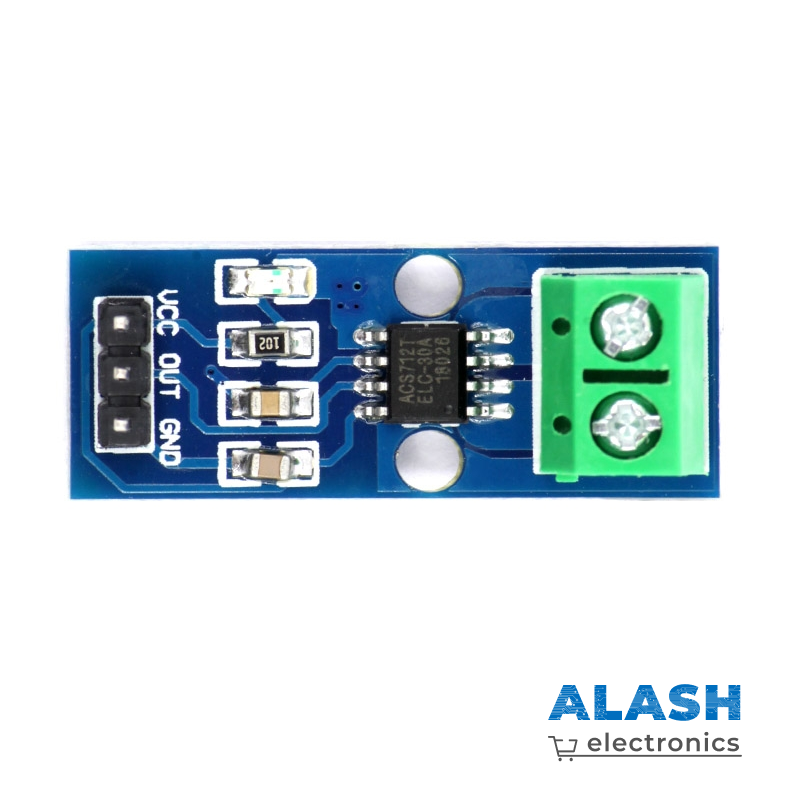

Датчик имеет 3 вывода:

• VCC – «плюс» питания;
• GND – «минус» питания, общий провод, «земля»;
• OUT – выход для отправки данных на управляющее устройство.
