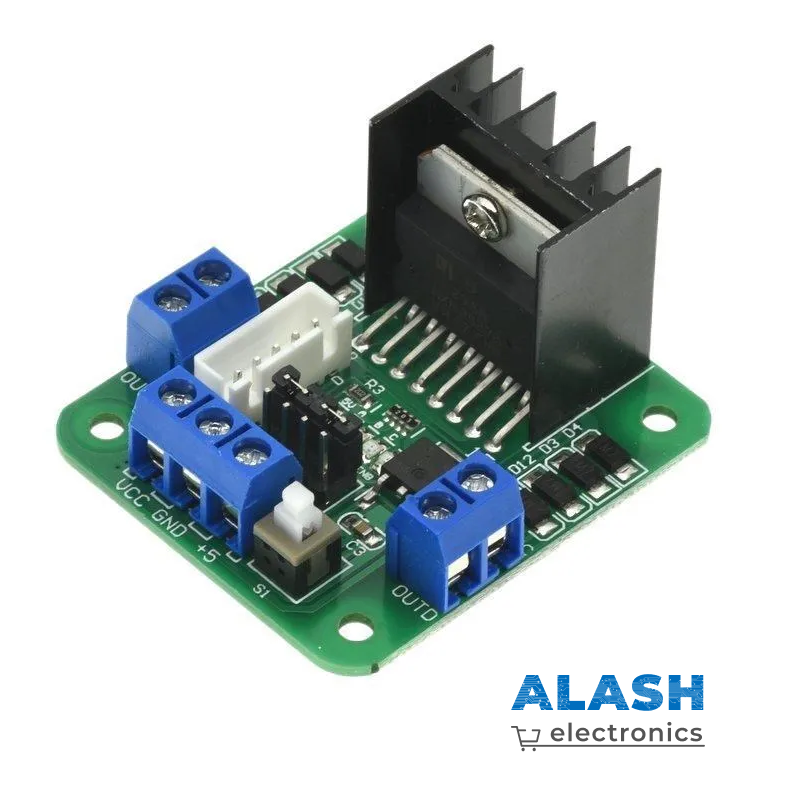

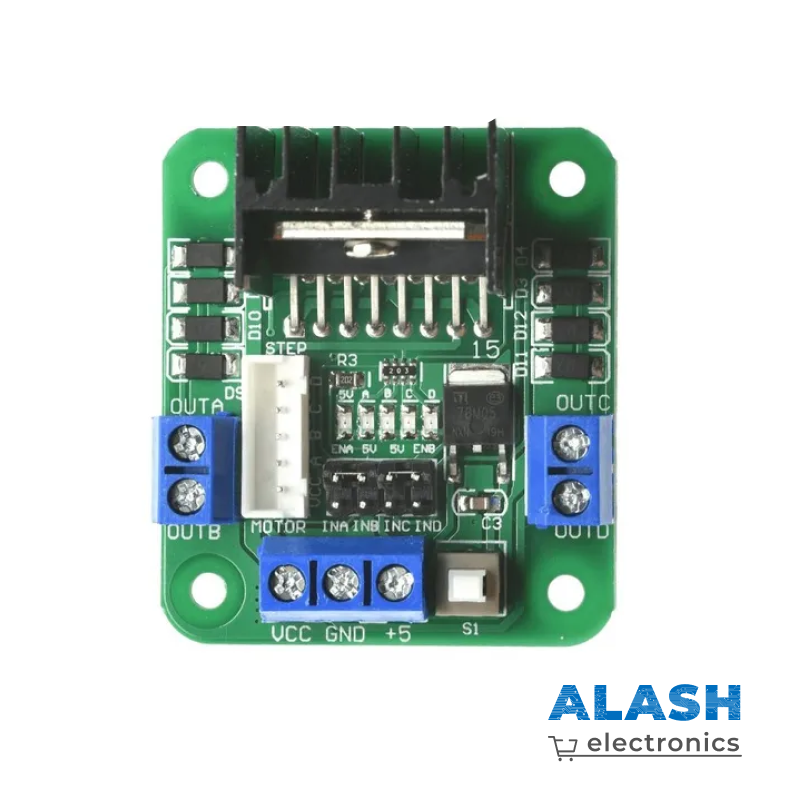

Драйвер двигателя L298N

1. Чип драйвера: Чип драйвера двигателя постоянного тока с двойным H-мостом L298N

2. Диапазон питания некоторых клемм драйвера Vs: + 5 В ~ + 35 В; Если требуется встроенный источник питания, диапазон питания составляет Vs: + 7 В ~ + 35 В

3. Привод частичного пикового тока Io: 2A

4. Диапазон питания логических клемм Vcc: + 5V ~ + 7V (питание на плате + 5V)

5. Логическая часть диапазона рабочего тока: 0 ~ 36 мА

6. Диапазон входного напряжения управляющего сигнала:

Низкий уровень:-0,3 В ≤Вин≤ 1,5 В

Высокий: 2,3 V ≤Vin≤Vss

7. Включите Диапазон входного напряжения сигнала:

Низкий уровень:-0,3 ≤Vin≤ 1,5 В (недействительный управляющий сигнал)

Высокий уровень: 2,3 V ≤Vin≤Vss (активный управляющий сигнал)

8. Максимальная Потребляемая мощность: 20 Вт (температура T = 75 ℃)

9. Температура хранения: -25 ℃ ~ + 130 ℃

10. Размер пластины драйвера: 48 мм * 43 мм * 33 мм (с фиксированной медной стойкой и высотой радиатора)

11. Вес приводной платы: 33 г
