Зарядное устройство BMS 2S (7.4 – 8.4V / 20A) – плата защиты с балансировкой на 2 Li-Ion АКБ

На сегодняшний день широкое распространение получили аккумуляторы типоразмеров 18650 и 26650, привлекательные своими характеристиками: высокой емкостью при относительно небольших габаритах. Аккумуляторы могут использоваться как отдельно, так и в составе батарей.

Классические литиевые аккумуляторы – очень эффективные и не менее требовательные батареи. Им противопоказаны перезаряд, переразряд, КЗ, превышение максимального тока заряда и разряда. Для мониторинга этих параметров и защиты аккумуляторов применяют специальные платы – BMS (Battery Management Service).

Предлагаемая плата реализует все виды защиты, а кроме того, имеет встроенный балансир. Если аккумуляторы объединяются в последовательные сборки и между банками будет присутствовать разброс напряжения, более заряженная банка начнёт заряжать менее заряженную, расходуя лишнюю энергию, и в итоге эффективная ёмкость сборки существенно уменьшится.

Для противостояния этому используют балансир, который выравнивает напряжение на элементах в процессе зарядки, позволяя в дальнейшем использовать всю ёмкость батареи.

Применяемый балансир крайне прост и эффективен – при заряде сборки и достижении одной из банок максимального напряжения, он отключает её от зарядки и подключает вместо неё резистор, пока вторая банка дозаряжается.



ОСНОВНЫЕ ДОСТОИНСТВА



• Встроенный балансир
• Высокая скорость срабатывания защиты
• Компактные габариты



ПРИМЕРЫ ИСПОЛЬЗОВАНИЯ



• Питание самодельного робота
• Повербанк
• Питание мощного светодиодного фонаря

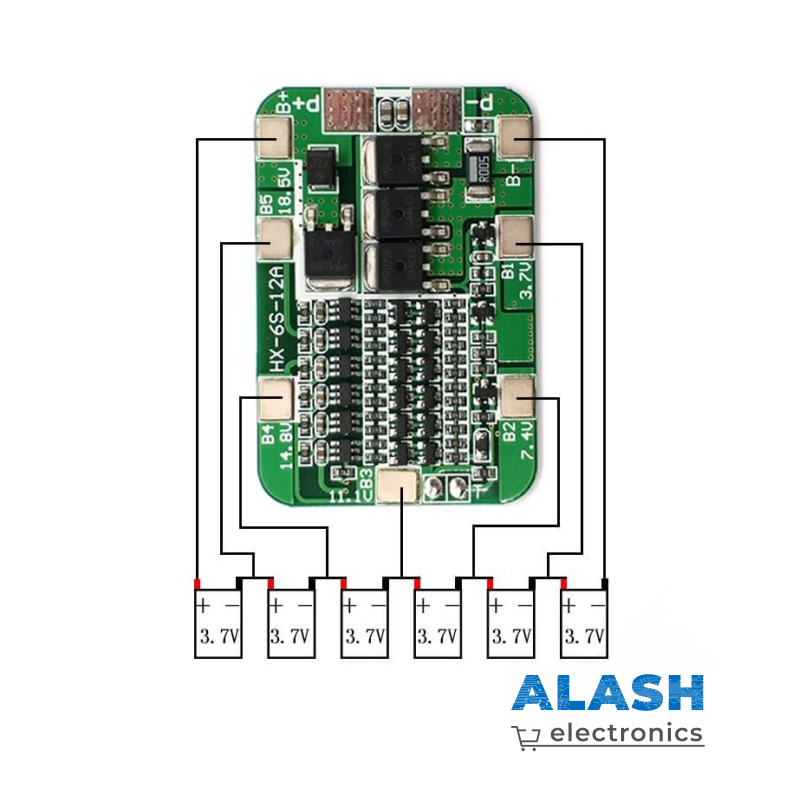

Для подключения сборки подключите АКБ последовательно и померяйте напряжение относительно выходного минуса, согласно полученным значениям подключите АКБ к плате (точки подписаны по напряжению). Паять батареи крайне не рекомендуется!

При первом подключении для активации необходимо подать напряжение 8.4В на вход питания BMS платы (контакты P+ / P-).

Перед подключением BMS обязательно отбалансируйте все аккумуляторы в сборке – их емкость должна быть одинаковой, а заряд – 100%.

Вес5 g Габариты45 × 15 × 4.3 mm Максимальный ток разряда: 20А Максимальный ток заряда: 10А Напряжение зарядки: 8.4В Максимальная выходная мощность: 168Вт (кроме индуктивной нагрузки)
